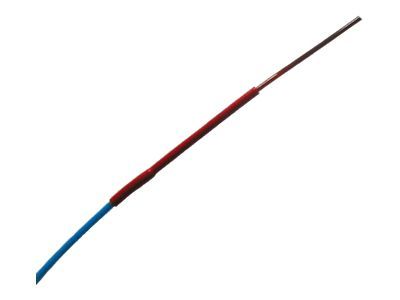

  • Fiber optic sensors.jpg

Optische temperatuursensoren

Tempcontrol is leverancier van Weidmann optische temperatuursensoren. Deze sensoren bieden volledige immuniteit voor FRI-, EMI-, NMR- en microgolfstraling. Hierdoor zijn ze geschikt voor gebruik bij hoge temperaturen en kunnen deze sensoren toegepast worden in corrosieve of agressieve omgevingen. De sensoren zijn verkrijgbaar met spiraalwikkel of beschermingsbuizen, afhankelijk van de toepassing.

De optische temperatuursensoren zijn niet geleidend. Ze bestaan ​​uit een buitenmantel gemaakt van teflon en aan de sensortip een GaAs-kristal (galliumarsenide).

Voor meer informatie of een aanbieding kunt u terecht bij onze verkoopafdeling.

TS2 optische temperatuursensor - Weidmann


TS2 optische temperatuursensor - Weidmann

De optische temperatuursensor TS2 is ontworpen voor een breed scala aan toepassingen, met name voor het gebruik in generatoren, stroomtransformatoren, onderzoeks- en industriële toepassingen.

De sensor is volledig immuun voor RFI-, EMI-, NMR- en microgolfstraling.

De standaard TS2 temperatuursensor heeft een responstijd van 2 sec. Met een standaardafwijking van ± 0,2 °C zijn precieze en herhaalbare metingen mogelijk. De coating van de TS2-temperatuursensor is gemaakt van PTFE, de vezeltip heeft een diameter van 1,0 mm en is voorzien van een seriële ST-connector. Voor mechanische stabiliteit en toepassingen, b.v. in olie zijn speciale beschermende coatings en buizen beschikbaar.

De vezeloptische sonde TS2 bestaat uit een PTFE-beschermde glasvezel en een GaAs-kristal (Galliumarsenid) aan de sensortip. Het is volledig vrij van metaal en daarom zijn TS2-sondes expliciet geschikt voor gebruik in hoge temperatuurbereiken (-200 °C tot +300 °C) en in ruwe testomgevingen.

Alle fiber optische temperatuursensoren kunnen worden aangesloten op de optische temperatuurmeetapparatuur (FOTEMP) en bieden accurate en complete betrouwbare, stabiele en herhaalbare waarden. De sensorkabel kan tot enkele meters en kilometers lang zijn zonder de nauwkeurigheid van het meetresultaat te beïnvloeden. Andere sensorlengten en connectortypen zijn op aanvraag verkrijgbaar.

Lees verder

TS3 optische temperatuursensor - Weidmann

TS3 sensor Optocon AG.png

TS3 optische temperatuursensor - Weidmann

De optische temperatuursensor TS3 staat voor uitgebreide flexibiliteit met de gebruikelijke Weidmann-kwaliteit en is de beste keuze voor toepassing in RFI-, EMI-, NMR- en magnetronomgevingen.

De TS3 biedt nauwkeurige temperatuurmetingen binnen een bereik van -200 °C tot + 300 °C bij een standaardafwijking van ± 0,2 °C. De mantel van de TS3-temperatuursonde bestaat volledig uit PTFE en garandeert immuniteit voor RFI-, EMI-, NMR- en microgolfstraling.

In tegenstelling tot de TS2 optische sensor, wordt de T3 geleverd met de mogelijkheid van een aanpasbare lengte van de sondetip van 10 mm tot 130 mm. Dankzij de snelle responstijd van 2 seconden en een maximale diameter van 1,7 mm is de TS3-temperatuursonde klein genoeg om zelfs de dunste openingen in een meetomgeving te gebruiken om in realtime betrouwbare gegevens te leveren.

Alle fiber optische temperatuursensoren kunnen worden aangesloten op de optische temperatuurmeetapparatuur (FOTEMP) en bieden accurate en complete betrouwbare, stabiele en herhaalbare waarden.

Lees verder

TS4 optische temperatuursensor - Weidmann


TS4 optische temperatuursensor - Weidmann

De optische temperatuursensor TS4 is speciaal ontworpen voor gebruik in chemisch agressieve en nucleaire omgevingen. Ondanks de verhoogde weerstand is er geen sprake van verlies van nauwkeurigheid of een minder groot temperatuurbereik. Het PTFE-omhulsel resulteert in volledige immuniteit tegen RFI, EMI, NMR en microgolfstraling. De temperatuursensor garandeert een meetbereik van -200 ° C tot +200 °C met een standaardafwijking  van ± 0,2 °C. De optische temperatuursensor  is geheel niet-geleidend.

Dankzij de speciale bescherming weerstaat de TS4-probe zelfs hoge agressieve chemische concentraties in de meetomgeving - met een maximale diameter van 2 mm.

Alle optische temperatuursensoren kunnen worden aangesloten op de optische temperatuurmeetapparatuur (FOTEMP) en leveren accurate en complete betrouwbare, stabiele en reproduceerbare waarden. Vanaf een lichtgolflengte van 850 nm wordt GaAs optisch doorschijnend. Omdat de positie van de bandafstand temperatuurafhankelijk is, verschuift deze ongeveer 0,4 nm / Kelvin.

De sensorkabel kan tot enkele meters en kilometers lang zijn zonder de nauwkeurigheid van het meetresultaat te beïnvloeden.

Lees verder

TS5 optische temperatuursensor - Optocon


TS5 optische temperatuursensor - Weidmann

De optische temperatuursensor TS5 combineert hoge weerstand met een minimale sensordiameter - speciaal geschikt voor kathetertoepassingen binnen de moderne diergezondheidstechnologie.

De optische sensor TS5 levert meetgegevens met de snelheid van het licht met een responsietijd van 2s en een standaardafwijking  van ± 0,2 °C. De sensortip met GaAs-Crystal (galliumarsenide) wordt geleverd met een diameter van 0,55 mm, en is de dunste optische temperatuursensor van de Optocon-productlijn. Bovendien kand de TS5 geleverd worden in een variabele lengte van 10 mm tot 600 mm. Het kleine formaat van de TS5-temperatuursensor maakt het gebruik in medische toepassingen mogelijk, bijv. het bewaken van de lichaamstemperatuur van dieren  - de benodigde flexibiliteitseisen zijn volledig gegarandeerd.

Door zijn PTFE-mantel is de sensor volledig immuun voor RFI, EMI, NMR en microgolfstraling. Alle optische temperatuursensoren kunnen worden aangesloten op de optische temperatuurmeetapparatuur (FOTEMP) en bieden nauwkeurige, betrouwbare en reproduceerbare gegevens.

De sensorkabel kan tot enkele meters en kilometers lang zijn zonder de nauwkeurigheid van het meetresultaat te beïnvloeden. Andere sensorlengten en connectortypen zijn op aanvraag verkrijgbaar.

Lees verder

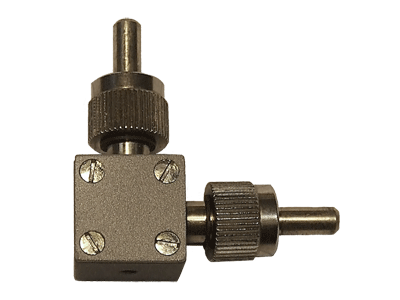

90° glasvezel adapter - Weidmann


90° glasvezel adapter - Weidmann

De 90° glasvezeladapter is speciaal ontworpen voor gebruik in fabriekstechniek en constructie, maar kan ook worden gebruikt in gebieden met weinig ruimte en vereisten voor kleine afmetingen. Technische aanpassing volgens klantenspecificatie voor vezeldiameter en vezeltype is mogelijk.


Lees verder

Bus bar adapter - Weidmann


Bus bar adapter - Weidmann

De bus bar adapter wordt gebruikt om de optische vezelsensor aan bus bars te bevestigen. Het keramische ontwerp maakt de adapter zeer bestendig tegen mechanische belasting en fungeert ook als thermische isolatie tegen mogelijke externe hitte-invloeden.

Weidmann Technologies Deutschland GmbH


Lees verder

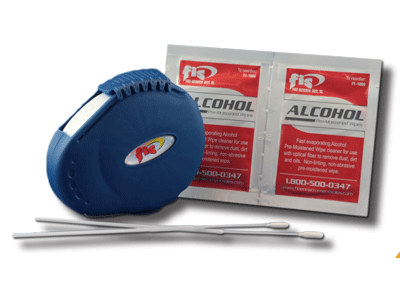

Schoonmaakset - Weidmann


Schoonmaakset - Weidmann

Om nauwkeurige metingen en een lange levensduur van onze optische vezelsensoren en instrumenten te garanderen, is het noodzakelijk om ze regelmatig schoon te maken. Als u dit niet doet, kan dit leiden tot permanente schade aan de connector door harde deeltjes die vastzitten tussen de kopse uiteinden van de glasvezel. Gebruik onze hoogwaardige reinigingsset voor grondige en efficiënte reiniging van stekkers en stopcontacten. Stof en vuildeeltjes worden snel en gemakkelijk verwijderd. We raden aan om regelmatig te reinigen, afhankelijk van het gebruik van het instrument.

Lees verder

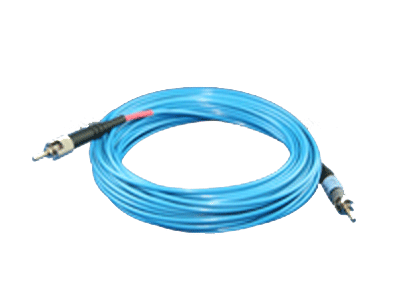

Verlengkabel - Weidmann


Verlengkabel - Weidmann

Voor meetprojecten met grotere afstanden bieden wij onze glasvezelverlengkabel met een diameter van 1,3 mm (PTFE) of 3 mm (PVC). De kabelmantel kan variëren, afhankelijk van de wensen van de klant.


Lees verder

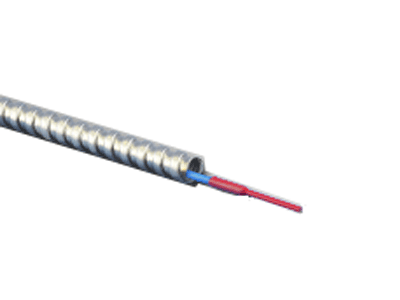

Metalen beschermslang - Weidmann


Metalen beschermslang - Weidmann

De metalen beschermslang is gemaakt van een spiraalgewonden roestvrijstalen buis. Door zijn constructie is hij extreem robuust en corrosiebestendig. Daarom biedt hij onze glasvezelsensoren een uitstekende bescherming bij temperaturen van -100 °C tot + 200 °C. De beschermbuis is door zijn kleine buitendiameter van slechts 5 mm zeer flexibel. Hij is zeer geschikt voor alle toepassingen op medisch, farmaceutisch of industrieel gebied.

  • Hoge flexibiliteit
  • Hoge treksterkte (500N)
  • Crush-bestendig (750N)
  • Rotatie vast
  • Licht en vloeistofdicht
Lees verder

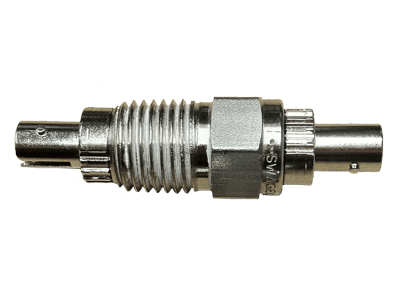

Optische doorvoer - Weidmann


Optische doorvoer - Weidmann

De optische doorvoeren zijn specifiek ontworpen voor installatie op tankwanden en olietransformatoren. Ze hebben een lekvrije interface en vereisen geen onderhoud. Aan beide kanten voorzien van standaard ST-connectoren. Er zijn geen bewegende delen of losse optische kabels. Deze doorvoer is het meest geschikt voor combinatie met de temperatuursensor TS2 en de FOTEMP4, vierkanaals temperatuursignaalconditioner.


Lees verder

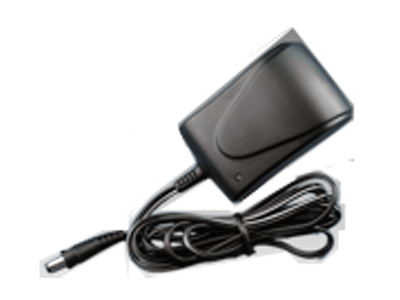

Voeding - Weidmann


Voeding - Weidmann

Om de stroomvoorziening voor ons glasvezeltemperatuurmeetapparaat te waarborgen, raden wij de bijpassende voedingskabel aan.

Weidmann Technologies Deutschland GmbH


Lees verder

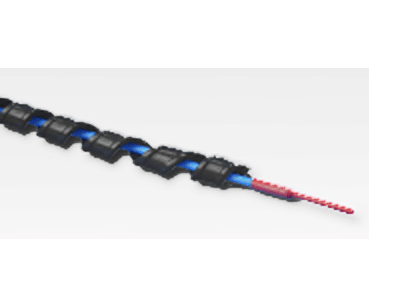

Spiraalwikkel bescherming - Weidmann


Spiraalwikkel bescherming - Weidmann

Om de vezeloptische temperatuursensor en verlengkabels tegen mechanische belasting te beschermen, bieden we een speciale spiraalvormige bescherming.


Lees verder

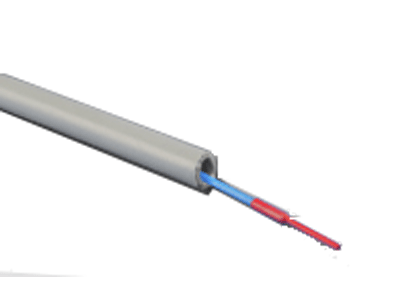

Siliconen beschermwikkel - Weidmann


Siliconen beschermwikkel - Weidmann

Om de optische vezelsensor in industriële toepassingen te beschermen, bieden we deze speciaal gecoate roestvrijstalen en siliconen beschermwikkel. De beschermwikkel kenmerkt zicht in het bijzonder door zijn hoge flexibiliteit, treksterkte en zijn dwarse druksterkte. Vanwege zijn licht- en vloeistoflekken wordt het meetresultaat niet vervormd door externe invloeden. De beschermwikkel bestaat uit een platte draadspiraal met glasvezelvlecht en een buitenmantel van siliconen. De buitendiameter is nauwelijks 5,6 mm. Vanwege het grote temperatuurbereik van -60 ° C tot + 180 ° C is de beschermwikkel geschikt voor een breed scala aan toepassingen.

  • Hoge flexibiliteit
  • Hoge treksterkte
  • Crush bestendig
  • Rotatie vast
  • Licht en vloeistofdicht
Lees verder

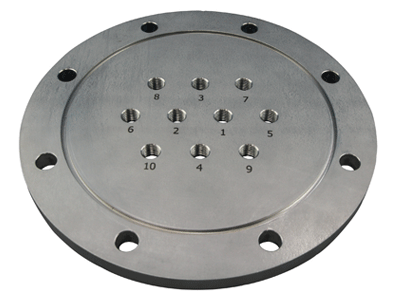

Tankwandplaat - Weidmann


Tankwandplaat - Weidmann

De tankwandplaat kan eenvoudig worden gemonteerd met schroeven of door lassen. Deze lekvrije tankwandplaat zorgt voor een gemakkelijke installatie van de glasvezeldoorvoeren en sensoren. 1-18 doorvoeren kunnen op één plaat worden geïnstalleerd. Compatibele optische vezelsensoren zijn ook beschikbaar op aanvraag. Lay-out en ontwerp van de plaat is volgens de eisen van de klant.

  • Makkelijk te installeren
  • Lange termijn functionaliteit
  • Waterdicht
  • Roestvrij staal
  • 1-18 optische doorvoeren mogelijk
  • Compatibel met al onze optische doorvoeren
  • Snelle toegang tot de optische vezelsensoren
Lees verder

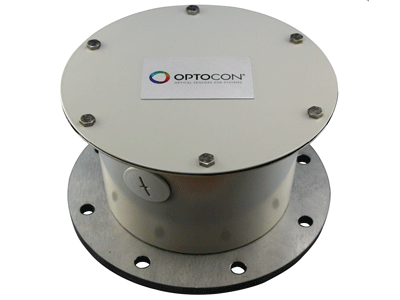

Tankwandplaat deksel - Weidmann


Tankwandplaat deksel - Weidmann

Weidmanns tankwandplaat deksel is speciaal ontworpen voor een eenvoudige en veilige installatie op de tankwandplaat. De sensoren worden optimaal beschermd tegen de barre omstandigheden en mechanische effecten, waardoor een nauwkeurige temperatuurmeting wordt gegarandeerd. Het afneembare deksel maakt een eenvoudige installatie van de sensoren op de tankwandplaat mogelijk. Het compacte formaat en de installatie voor een beschermbuis zorgen voor een nette en veilige verbinding met de unit.

  • Makkelijk te installeren
  • Kostenbesparende en elegante oplossing
  • Veilige en snelle verbinding met de glasvezel temperatuursensoren
  • Compatibel met al onze platen
  • Voorkomt schade aan de sensoren en maakt nauwkeurige temperatuurmeting mogelijk
Lees verder
