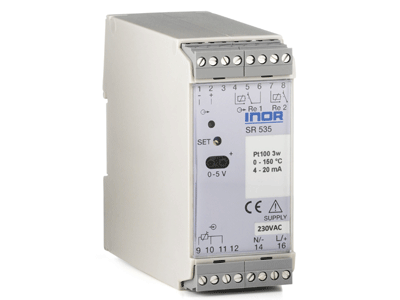

SR535 alarmunit - Inor

SR535 alarmunit - Inor

Alarmunit met Pt100-ingang en 4-20 mA-uitgang

De SR535 is ontworpen voor het bewaken van Pt100-signalen in de procesindustrie. Het apparaat geeft alarmfuncties voor stijgende of dalende temperaturen en voor bepaalde foutmeldingen. De SR535 levert een lineair temperatuursignaal, 4-20 mA, overeenkomend met het meetbereik.

  • Directe Pt100-invoer
  • 4-20 mA-uitgang
  • Eén temperatuurbewakingsrelais
  • Eén foutbewakingsrelais
  • Betrouwbaar en storingsvrij veiligheidsalarm zonder vals alarm
  • Hoge configuratieflexibiliteit
  • Instelbare tijdsvertraging, hysterese en relaisfuncties
  • Beschikbaar voor AC- of DC-voeding
  • Montage op DIN-rail
  • Plug-in schroefklemmen

Technische specificaties

Invoer

  • Ingang: Pt100 (volgens IEC 60751) 3-draads aansluiting
  • Bereik: 0-100, 0-150, 0-200, 0-300, 0-500 ° C
  • Sensor stroom: 3 mA

Uitgang

  • Relais 1: temperatuurbewaking, 1-polig schakelaarcontact
  • Selecteerbaar Hoog of Laag alarm: Jumpers op PCB (standaard: Hoog)
  • Instelbaar alarminstelpunt: 15-turn potentiometer voor / testconnector
  • Selecteerbare alarmvertraging: 0.4 s (standaard) of 2 s, veranderlijk op PCB
  • Selecteerbare hysterese: 0,5% (standaard) of 5%, veranderlijk op PCB
  • Selecteerbare normaal actieve of passieve functie: Jumpers op PCB (standaard: normaal actief)
  • Relais 2: Foutbewaking, 1-polig openingscontact
  • Vast, normaal actief en openingscontact: alarm bij stroomuitval, sensorbreuk of hoge input (125%)
  • Uitgangsstroom: 4-20 mA lineair tot geselecteerd temperatuurbereik
  • Bedrijfstemperatuur: -20 tot +60 ° C / -4 tot +140 ° F

Galvanische isolatie

  • Ingang naar relaisuitgangen: 3 700 VAC, 1 min
  • Ingang op wisselstroomvoeding: 3 700 VAC, 1 min
  • Ingang naar DC-voeding: 1500 VAC, 1 min
  • Relaisuitgangen naar voeding: 3 700 VAC, 1 min
  • Ingang naar mA-uitgang: niet geïsoleerd

Stroomvoorziening

  • AC-versies:
    230 VAC, -15 .. + 10%, 45..75 Hz
    115 VAC, -15 .. + 10%, 45..75 Hz
  • DC-versie: 19 tot 60 VDC

  • Typische nauwkeurigheid: uitschakelpunt, mA-uitgang, ± 0,1% van het bereik
  • Aansluitingen: insteekklemmen gestrand, ≤ 2,5 mm2, AWG 14
  • Montage: rail volgens volgens DIN EN 50022, 35 mm
  • Inor Process AB
